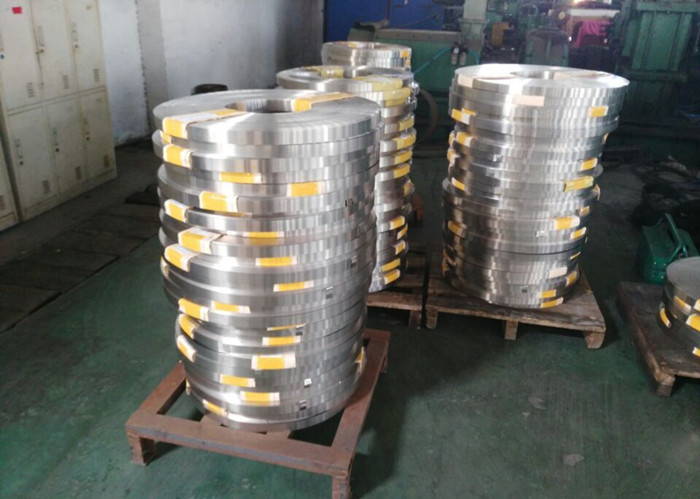

SUPRA 50 K94840 FeNi μαλακό μαγνητικό κράμα

Το SUPRA 50 είναι ένα μαλακό μαγνητικό κράμα σιδήρου-νικελίου με μέγιστη επαγωγή κορεσμού και υψηλή διαπερατότητα.
Οι κύριες εφαρμογές είναι ρελέ, ασφάλεια αερίων, αισθητήρες, ρολόγια, θωράκιση.

Η πυκνότητα ροής κορεσμού περίπου 16000 gauss (1,6 Tesla) σε συνδυασμό με την υψηλή μαγνητική διαπερατότητα και τη χαμηλή απώλεια πυρήνα το καθιστά ένα ευέλικτο κράμα με πολλές πιθανές εφαρμογές.

Το SUPRA 50 έχει χρησιμοποιηθεί σε στρωμένους πυρήνες για μετασχηματιστές οργάνων, magnetic shields and cores for certain electronic and communications devices in which extremely high permeability at low magnetizing forces greatly increases the efficiency and effectiveness of the equipment.

Εξαιτίας της υψηλής διαπερατότητας του, χρησιμοποιείται επίσης σε σόλενοειδείς πυρήνες και ευαίσθητους ρελέ που πρέπει να ανταποκρίνονται σε χαμηλές δυνάμεις μαγνητισμού

Χημική σύνθεση

Βασικές ιδιότητες:

• Υψηλή πυκνότητα ροής κορεσμού
• Υψηλή μαγνητική διαπερατότητα
• Χαμηλή απώλεια πυρήνα

Εφαρμογές

• Ενεργοποιητές
• Βαλβίδες ασφαλείας αερίου
• Διακόπτης διαταραχής εδάφους (μέρη ρελέ)
• Σώροι μετασχηματιστών ρεύματος υψηλής ακρίβειας
• Ασφαλιστικές βαλβίδες
• Αναμεταδιδόμενοι
• Επεξεργαστές
• Αισθητήρες
• Προστασία
• Ρολόγια
• Μετασχηματιστές οργάνων
• Ευαίσθητα συστατικά ρελέ και σολενοειδών

Προδιαγραφές

• 1.3922
• 1.3926
• K94800
• Κ94840
• DIN17405
• ΑΣTM F30
• ΑΣTM A730
• ΕΟΚ 404
• Δελτίο ΕΕ C 2531
• Ειδικές προδιαγραφές ASTM A753 για μαλακά μαγνητικά κράματα νικελίου-σιδήρου (UNS K94490,
• K94840, N14076, N14080)
• MIL-N-14411B (MR) (σύνθεση 3 και 4)

Θερμική επεξεργασία

Τυποποιημένη αναψύξη υδρογόνου

Για τη μέγιστη μαλακότητα και τις βέλτιστες μαγνητικές και ηλεκτρικές ιδιότητες, το K94840 πρέπει να αναψύχεται σε μη οξυγόνο,στεγνή ατμόσφαιρα υδρογόνου με σημείο δροσιάς κάτω των -40°F (-40°C) για 2 έως 4 ώρες στους 2150°F (1177°C), ακολουθούμενη από ψύξη του φούρνου με ρυθμό 100/200°F (55/110°C) ανά ώρα μέχρι 800°F (427°C) και σε οποιοδήποτε ποσοστό στη συνέχεια.

Το έλαιο, το λίπος, η λάκα και κάθε άλλο μολυσματικό πρέπει να αφαιρούνται πριν από την αναψύξη.τα μεμονωμένα μέρη πρέπει να διαχωρίζονται με ένα μέσο μόνωσης επιφάνειας ή μια αδρανή μόνωση σε σκόνη, όπως μαγνήσιο ή οξείδιο του αλουμινίου.
